Услуги Службы ЭР могут быть предоставлены по заявке судовладельца судам любых типов и назначения, независимо от класса и флага. После заключения договора на предоставление услуг, специалисты Службы ЭР, используя программное обеспечение, имеющее Свидетельство Российского морского регистра судоходства о типовом одобрении, разрабатывают математическую трехмерную модель судна, проводят необходимое тестирование в присутствии инспектора Регистра, и включают судно в центральную базу данных. Для создания математической модели судна Заказчик предоставляет следующую информацию:

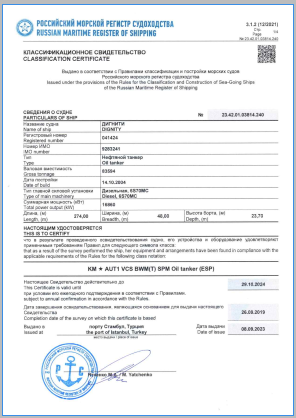

  • Классификационное свидетельство Class
  • Теоретический чертеж или таблицы ординат теоретического чертежа bodyplan
  • Информация об остойчивости Stability

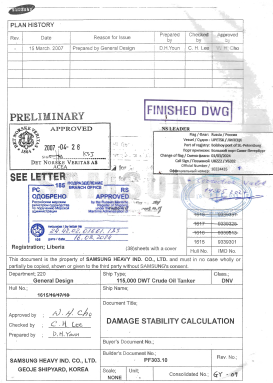

  • Информация об аварийной остойчивости Damage Stability
  • Таблицы гидростатических элементов Hydrostat

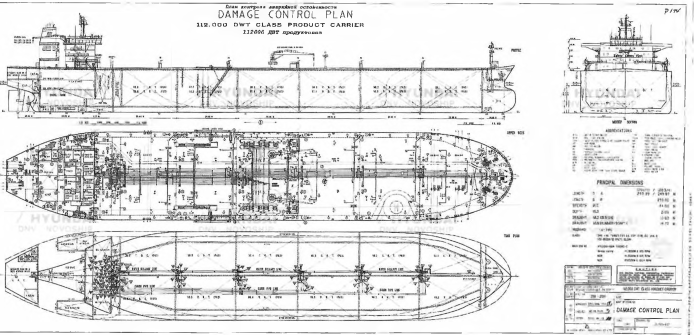

  • Схема деления судна на водонепроницаемые отсеки Damage control
  • Схема отверстий в водонепроницаемых конструкциях судна с указанием их координат и характера закрытий Openings

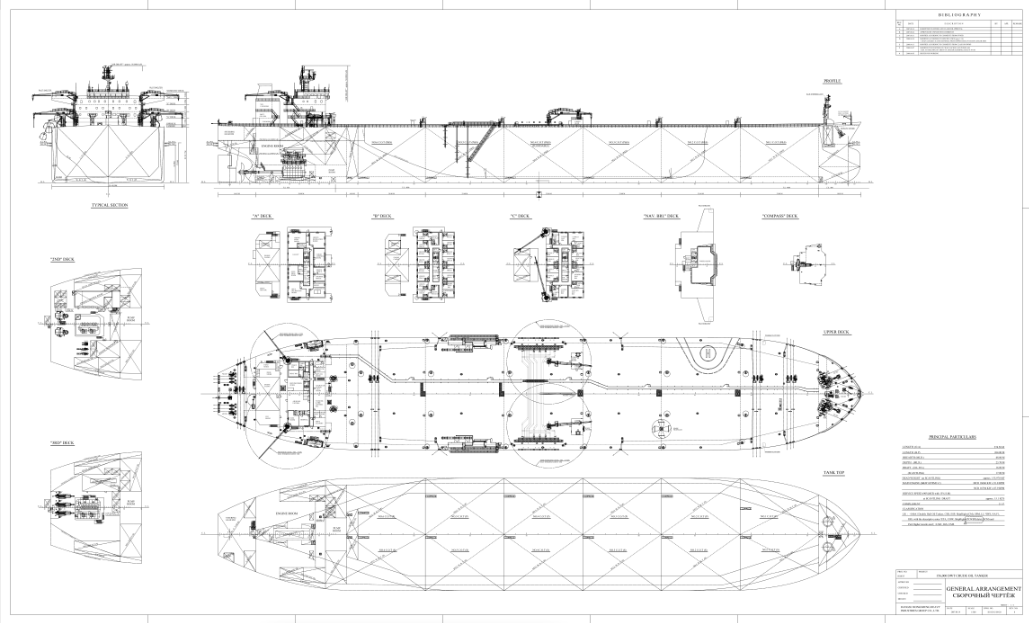

  • Чертежи общего расположения General arrangement

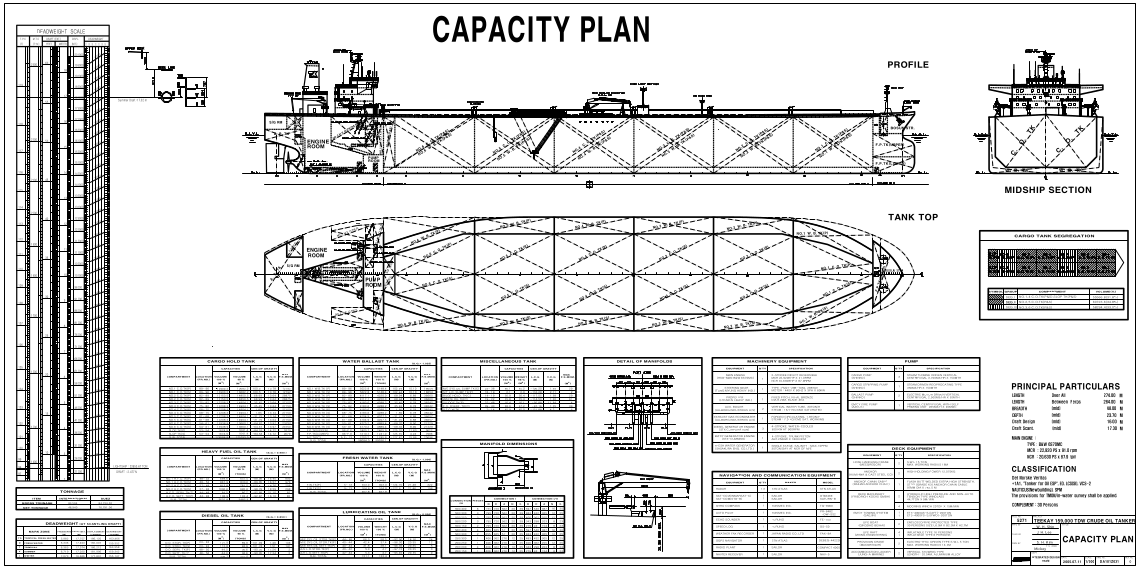

  • План танков Tank plan
  • Конструктивные чертежи корпуса Sections

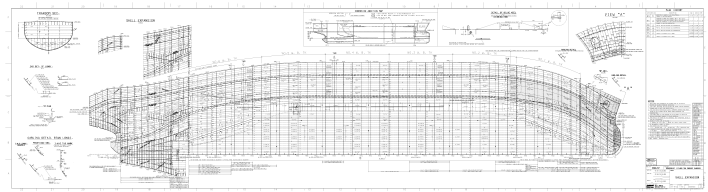

  • Растяжка наружной обшивки Shell

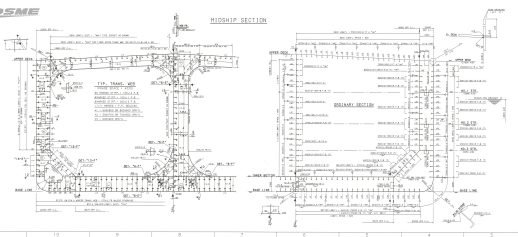

  • Конструктивный мидель-шпангоут Midship
  • Распределение нагрузки судна порожнем Lightweight
  • Схемы всех судовых систем (балластной, осушительной, грузовой и т.п.) Cargo system

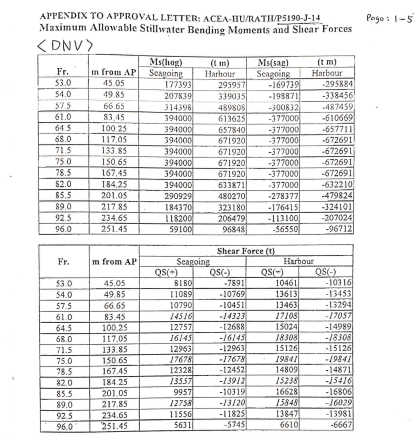

  • Допускаемые значения перерезывающих сил и изгибающих моментов SFBM
  • Бортовая программа грузового компьютера (при наличии)

После включения судна в центральную базу данных выпускается заключительный отчет, инструкция пользователя системы быстрого доступа Службы ЭР и контрольные примеры.

Заказчик получает следующие документы:

  • Отчет Службы ЭР с описанием судна;
  • Рекомендации экипажу с детальным описанием действий в случае возникновения аварийной ситуации;
  • Бланки стандартных информационных форм;
  • Информацию о береговой службе, осуществляющую оценку аварийной остойчивости и прочности и контактную информацию для связи с дежурным персоналом Службы ЭР;
  • Комплект документов Регистра и/или признанной организации, действующей по поручению Морской Администрации флага, подтверждающих применимость системы СЭР — СУДНО к данному судну;
  • Инструкцию пользователя системы быстрого доступа Службы ЭР;
  • Контрольные примеры;
